內存

存儲

 1*M.2 KEY-M 2280（NVME）,可選 SATA

 4* (H110 支持 SATA3.0)，4Pin Power,（Q170 支持 RAID 0/1/5/10）

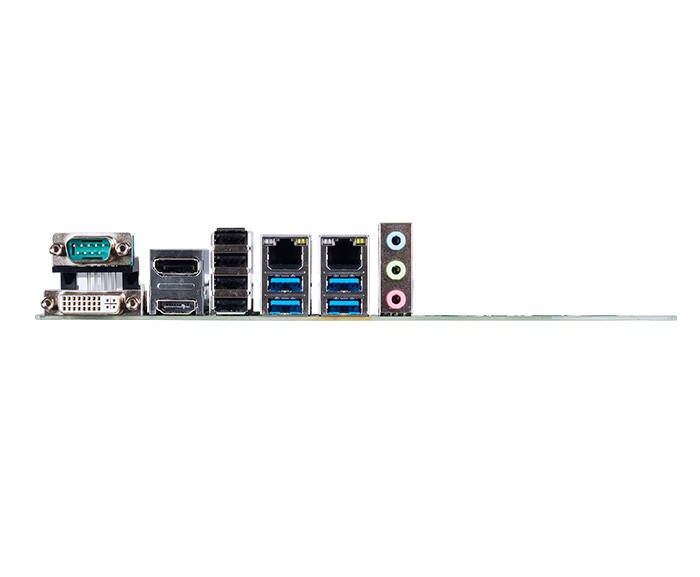

I/O接口

 4*USB2.0；COM1；HDMI；DP；DVI-D

 LAN1(RTL8111H)；LAN2(IntelI219-LM)；4*USB3.0；Lin in； Mic in； Line ou

擴展接口功能

 TPM2.0 可選，默認沒有；

 1*MPCIE（PCIE+USB2.0+SATA 協議，支持 4G）

 1*M.2 KEY-E 2230（WIFI/BT）;1*2Pin 指示燈 12V/0V, 2.54 間距，開機燈亮關機燈滅

 1*FP1 插針（PWR_BTN,RESET,PWR_LED,HDD_LED)；1*JCMOS1,（跳帽選擇恢復出廠設置）

 1*4Pin PWM CPU 風扇；2*4Pin PWM SYS 風扇；1*CN1 插針（紅外線插針）

 1*GPIO1 插針,1*GPIO2 插針 16 路 GPIO 支持輸入輸出；1*SIM 卡槽 （Q170 不支持）

 1*PS/2 插針；3*USB2.0 插針（6 個 USB2.0）；1*USBPWRSEL1 插針（針對 USB2.0 跳帽）

 2*PCIe X1(PCIe3.0 1x) ；*PCIe X16(PCIe3.0 4x)；1*PCIe X4(PCIe2.0 2x 是 H110)

 1*JVGA1 插針（選擇 VGA 模式顯示）；1*VGA 插針；1*LPC 插針（debug 診斷卡插針）

 1*FP1 插針（PWR_BTN,RESET,PWR_LED,HDD_LED)；1*PCIe X4(PCIe3.0 2x 是 Q170)

 1*蜂鳴器；1*紐扣電池 CR2032 3V

電源

 ATX 24+8PIN，300W 及以上

工作環境

 工作溫度：-20℃ ~ +60℃；工作濕度：0% ~ 90%相對濕度，無凝露

 存儲溫度：-40℃ ~ +85℃；存儲濕度：0% ~ 90%相對濕度，無凝露

操作系統支持

 Linux、Windows 10、Windows 11

尺寸

 240 x 240mm 單面板

重量

 967g（含散熱器）

處理器

Intel 6～9 代

TPM

TPM2.0
