CPU封裝

BGA

芯片組

Intel Gemini Lake系列SOC

BIOS

EFI BIOS

內存

技術架構

單通道 DDR4 SO-DIMM

容量

集成4GB/8G DDR4

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

顯卡型號跟CPU相關

Dual LVDS和EDP

支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高分辨率支持4096*2304（只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K顯示

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

三顯

支持LVDS+VGA+HDMI三屏同步或異步顯示

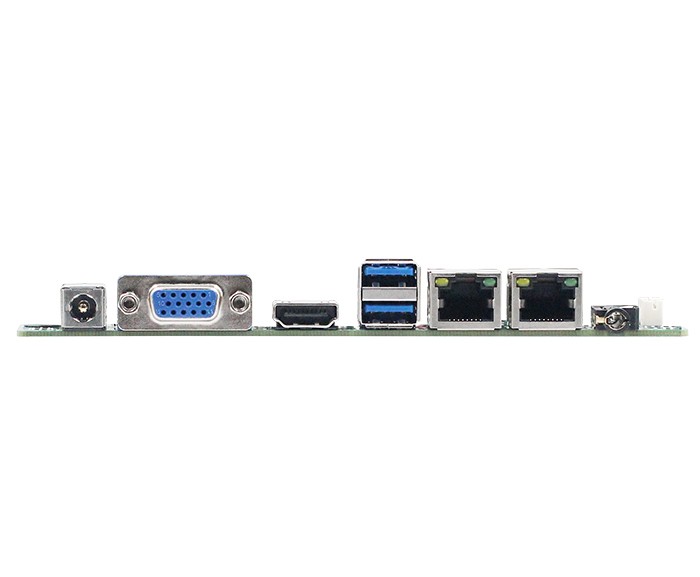

I/O背板

端口

1*VGA,1*HDMI,2*LAN,2*USB3.0/1*MIC-OUT/LINE-OUT

網絡

控制器

2個Intel I211AT（當I/O接口為4個USB時，只有1個Intel I211AT網卡）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

ITE8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

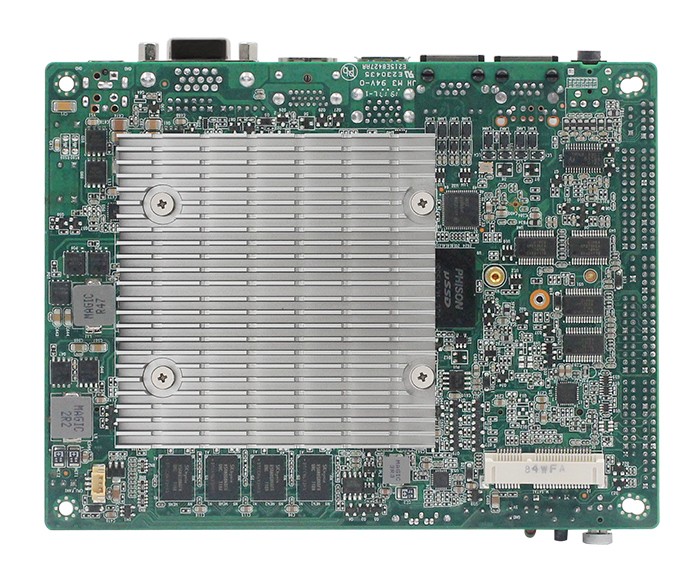

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節）

輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1.5A

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

PS/2

1*PS/2插針接口

觸摸屏

支持觸摸屏4wire 5wire 8wire(可選）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1 個 Mini-PCIe 插槽,支持 PCIe 和 USB2.0 設備

NGFF

1 個 M.2 接口（KEY-E）

存儲

SATA

1個標準SATAIII接口,最大傳輸速率6Gb/s

板載SSD

板載SSD 16/32/64/128G（和MSATA二選一）

M-SATA

1 個 MiniPCIe MSATA（和板載 SSD 二選一）

電源

電源類型

寬壓9-36V供電

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows 10 Linux

外觀尺寸

尺寸

154.8 x 117.4 mm

重量

300g，含散熱器

認證

CE,RoHS,FCC
