CPU封裝

BGA

芯片組

英特爾? Brodwell-U系列SOC

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L1066/1333/1600MHz

容量

集成2GB\4GB DDR3L

插槽

可添加1條插槽，最大擴展12GB內存

視頻

圖形控制器

Intel HD Graphics 5500(I3-5010U的顯卡）；顯卡型號跟CPU相關

Dual LVDS

支持雙通道24位輸出,最高分辨率1920 x 1200

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率2560×1600

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

三顯支持

LVDS+VGA+HDMI同步或異步顯示

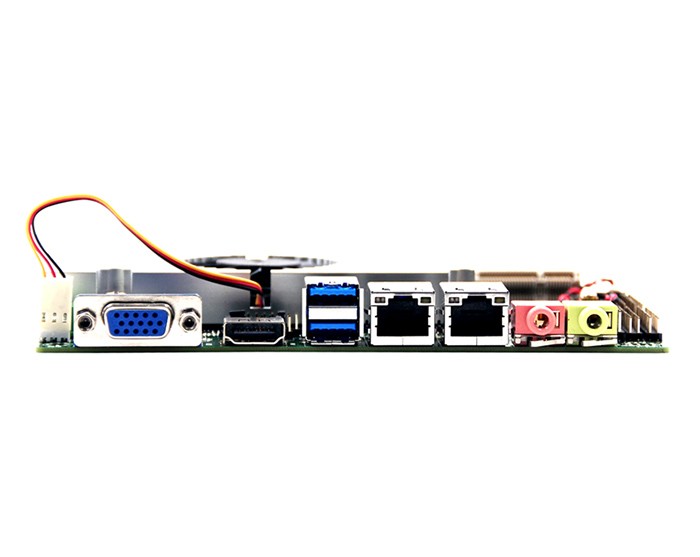

I/O背板

端口

1*VGA,1*HDMI,2*LAN,2*USB3.0/1*MIC-OUT/LINE-OUT

網絡

控制器

2個RTL8111E-V千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器

輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1，5*USB2.0,最大支持+5V/1A

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

 2個標準SATAII接口,最大傳輸速率6Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows10 Linux

外觀尺寸

尺寸

154.8 x 117.4 mm

重量

0.5KG

認證

CE,ROHS,FCC

 BU90Z3B-I3

 集成Intel 第5代移動Boardwell-u

集成2G/4GDDR3內存（可擴展至8G）

可選擇集成SSD芯片（16-512G可選）

 I3-5010U 雙核2.1GHZ  15W

I3-5005U 雙核2.0GHZ  15W

 BU90Z3B-I5

 集成Intel 第5代移動Boardwell-u

集成2G/4GDDR3內存（可擴展至8G）

可選擇集成SSD芯片（16-512G可選）

I5-5200U雙核2.2GHZ-2.7GHZ  15W

I5-5257U雙核2.7GHZ-3.1GHZ  28W

  BU90Z3B-I7

 集成Intel 第5代移動Boardwelll-u

集成2G/4GDDR3內存（可擴展至8G）

可選擇集成SSD芯片（16-512G可選）

 I7-5500U 雙核2.4GHZ-3.0GHZ  15W

I7-5557U 雙核3.1GHZ-3.4GHZ  28W
