CPU封裝

LGA1150

芯片組

H81/B85高速芯片組

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

1*DDR3 SODIMM 204 Socket,最大支持 16GB DDR3內存，1066/1333/1600MHz

視頻

圖形控制器

Intel HD  Graphics 4400(I3-4160的顯卡）；顯卡型號跟CPU相關

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為3840*2160@60Hz（LVDS和EDP顯示只能二選一）

HDMI

HDMI支持最大分辨率4096@2304@30Hz

VGA

VGA支持最大分辨率2048x1536

雙顯支持

LVDS/EDP+VGA,LVDS/EDP+HDMI,HDMI+VGA同步或異步顯示

三顯

LVDS/EDP+VGA+HDMI同步或異步顯示（H81芯片不支持三顯）

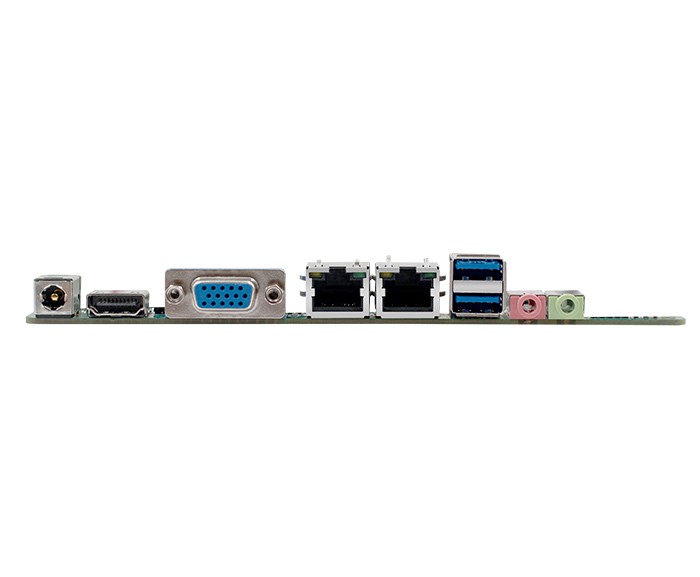

I/O背板

端口

1*DC 1*VGA 1*HDMI 2*LAN 2*USB3.1 1*LINE OUT 1*MIC

網絡

控制器

2個RTL8111H千兆網卡，RJ45接口（當I/O接口為4個USB時，只有1個網卡）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

ITE8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器

輸入/輸出接口

USB

8*USB2.0,2*USB3.0(雙網卡的時候?yàn)?個USB2.0都為排針)上H81屏、芯片組時為6個USB2.0,

2個USB3.0

串口

6個串口（可選擇為5個RS232和1個RS485/RS422，4個RS-232, 2個RS422/485或者6個RS232，RS485支持自動流向控制）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

NGFF

1個NGFF接口（KEY E）

存儲

SATA

上H81芯片組時有2個標準SATAII接口,最大傳輸速率3Gb/s,1個SATAIII接口為SATA1,最大傳輸速率6Gb/s,上B85芯片組時為4個SATAIII接口,最大傳輸速率6Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度/存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows8.1 Windows10 Linux

外觀尺寸

尺寸

170*170 mm

重量

0.6KG

認證

CE,RoHS,FCC

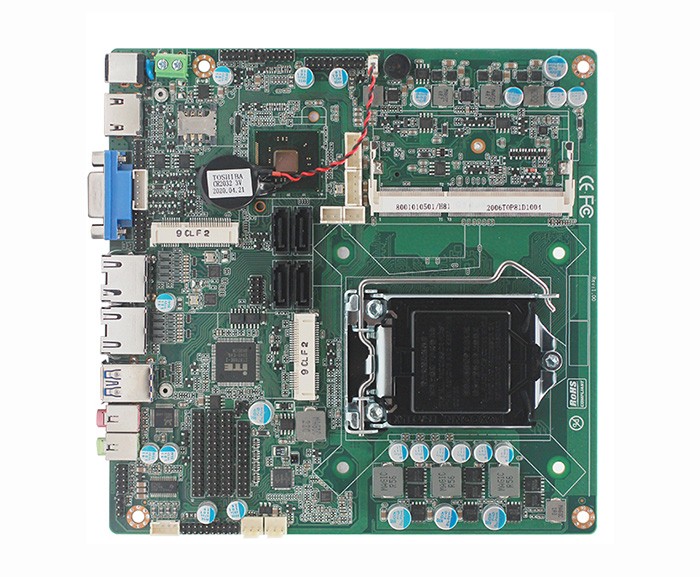

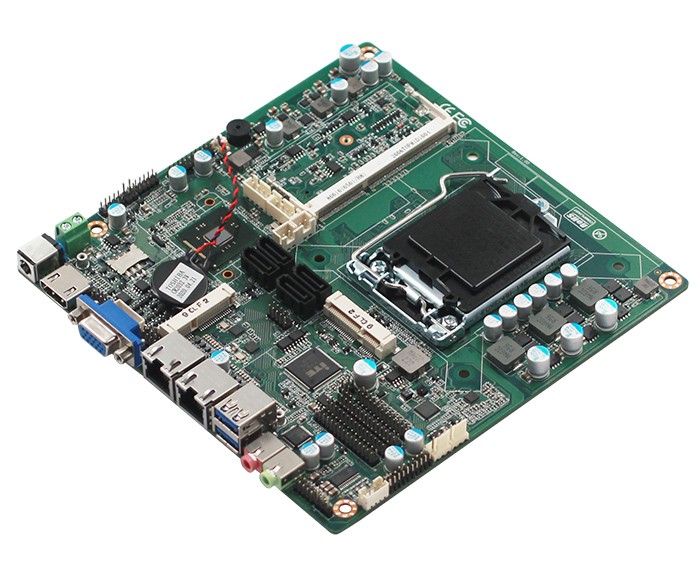

TOP81D

支持LGA1150接口Intel 4th i3/i5/i7/Celeron/Pentium CPU

Intel 4th i3/i5/i7/Celeron/Pentium CPU
