CPU封裝

RPGA988

芯片組

HM77或QM77

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

1*DDR3 SODIMM 204 Socket,最大支持 8GB DDR3內存，1066/1333MHz。

視頻

圖形控制器

Intel HD3000 HD4000（根據CPU情況而定）

Dual LVDS

支持雙通道 24 位 LVDS 輸出

HDMI

HDMI支持最大分辨率1920x1080

VGA

VGA支持最大分辨率2048x1536

雙顯支持

LVDS+VGA+HDMI同步或異步雙顯示（三選二）

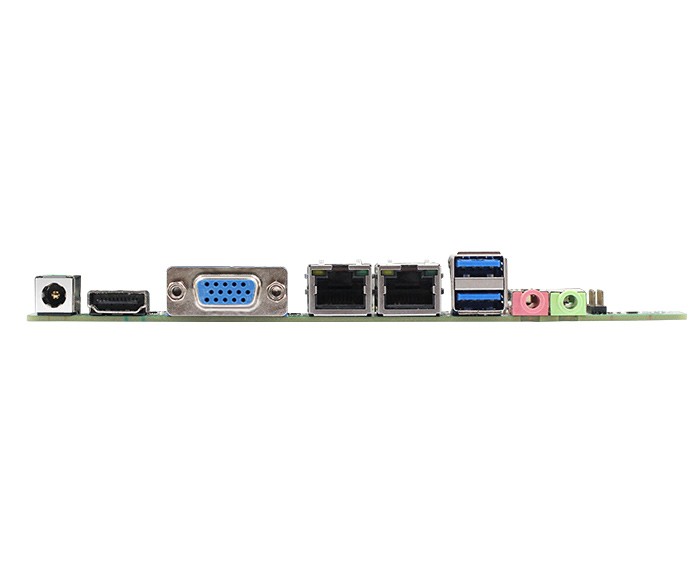

I/O背板

端口

1*VGA,1*HDMI,1*LAN,2*USB3.0 2*USB2.0 1*MIC-OUT/LINE-OUT

網絡

控制器

1個RTL8111H千兆網卡，RJ45接口（可選擇為雙網口）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

ITE8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器

輸入/輸出接口

USB

10*USB2.0,2*USB3.0(雙網卡的時候?yàn)?個USB2.0,2個USB3.0)

串口

6個串口（可選擇為5個RS232和1個RS485/RS422，4個RS-232, 2個RS422/485或者6個RS232，RS485支持自動流向控制）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

NGFF

1個NGFF接口（KEY E）

存儲

SATA

3個標準SATAII接口,最大傳輸速率3Gb/s， 1個SATAIII接口為SATA1，最大傳輸速率6Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows XP Windows7 Windows8.1 Windows10 Linux

外觀尺寸

尺寸

170*170 mm

重量

0.6KG

認證

CE,RoHS,FCC

TOP77D-I3

集成HM77/QM77高速芯片組

支持 Intel Mobile 2rd、3rd ?i3 CPU

1*DDR3 SODIMM 204 Socket，最大支持 8GB DDR3內存，1066/1333MHz。

支持2/3rd Intel? Core? i3

如：I3-2310M?I3-3110M

TOP77D-I5

集成HM77/QM77高速芯片組

支持 Intel Mobile 2rd、3rd ?i5?CPU

1*DDR3 SODIMM 204 Socket，最大支持 8GB DDR3內存，1066/1333MHz。

支持2/3rd Intel? Core? i5

如I5-2415M?I5-3210M

TOP77D-I7

集成HM77/QM77高速芯片組

支持 Intel Mobile 2rd、3rd ?i7?CPU

1*DDR3 SODIMM 204 Socket，最大支持 8GB DDR3內存，1066/1333MHz。

支持2/3rd Intel? Core? i7

如I7-2620M?I7-3612QM
