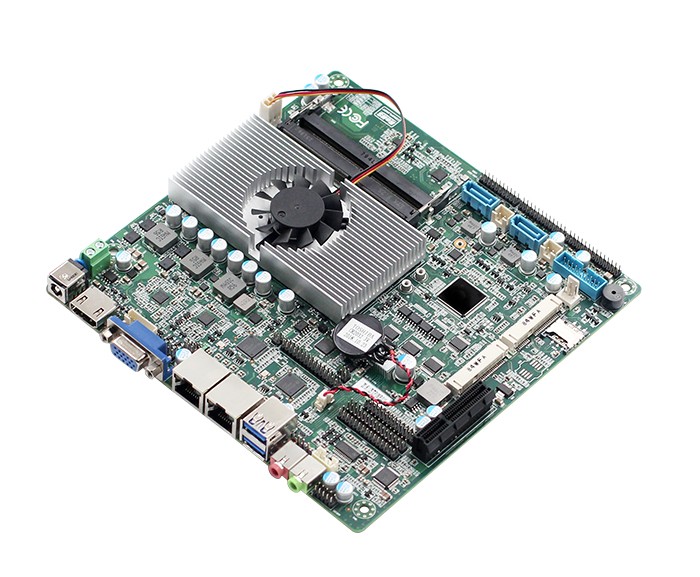

CPU封裝

RPGA946 Socket

芯片組

QM87/HM86/HM87

BIOS

UEFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

集成2GB\4GB DDR3

插槽

可添加1條插槽，最大擴展12GB內存

視頻

圖形控制器

Intel HD Graphics 4600或以上；顯卡型號跟CPU相關

Dual LVDS和EDP

支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高分辨率支持3840*2160（只能二選一）

HDMI

最大分辨率支持HDMI(1.4)3840*2160

VGA

VGA支持最大分辨率2880*1800(（具體看CPU型號）

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

三顯支持

LVDS+HDMI+VGA同步或異步顯示

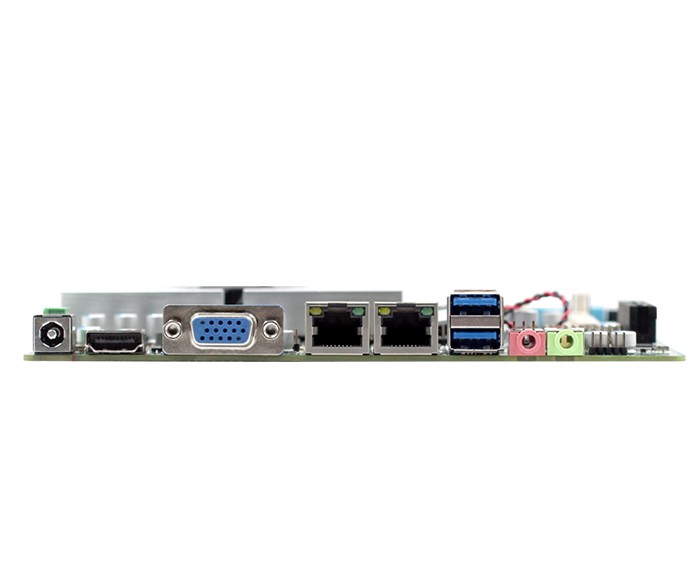

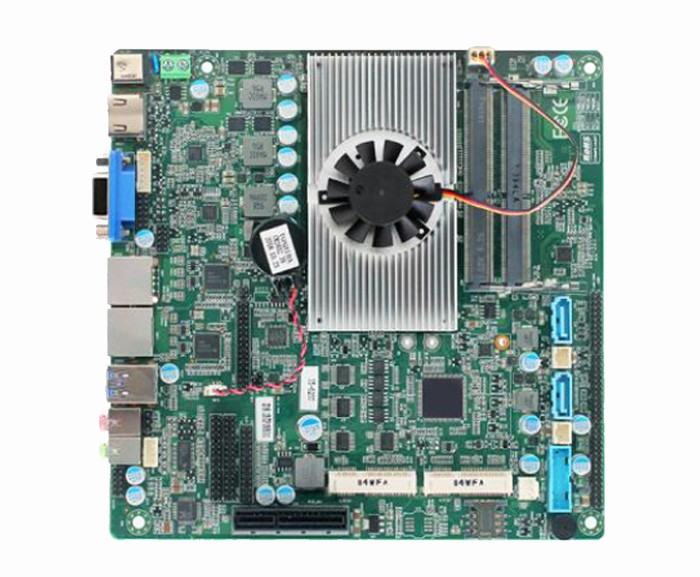

I/O背板

端口

1*VGA,1*HDMI 1*LAN,2*USB3.0, 2*USB2.0 1*line-OUT/MIC_IN 1*SPDIF

網絡

控制器

1個RTL8111H 千兆網卡，RJ45接口（后置為2組USB接口時，網卡為1個，）

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

IT8786E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁+銅質有風扇散熱器

輸入/輸出接口

USB

4*USB3.0兼容USB2.0/1.1(2個為排針），6*USB2.0 2個為標準的USB接口，4個為排針（當為2個網卡時，6個USB2.0都為排針）

串口

4個RS-232, 2個RS422/485可選，RS485支持自動流向控制（可選擇為6個RS232）

PS/2

5×2 2mm 排針

觸摸屏

支持觸摸屏（4wire 5wire 8wire）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

2個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

2個標準SATA3.0接口（當芯片組為HM86時只有1個SATA3.0）

SATA_HDD

1個SATA_HDD(SATA2.0)接口

M-SATA

1*M-SATA卡座（SATA3.0）

電源

電源類型

DC 12V供電

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows10 Linux

外觀尺寸

尺寸

170 x 170 mm

重量

0.5kg

認證

CE,RoHS,FCC

TOP87D-i3

集成Intel QM87/HM87 /QM86/HM86芯片組,支持Intel 4

代移動Haswell-M PGA946 CPU

I3-4100M

2.5GHz

TOP87D-i5

集成Intel QM87/HM87 /QM86/HM86芯片組,支持Intel 4

代移動Haswell-M PGA946 CPU

I5-421M

2.6GHz up to 3.2GHz

TOP87D-i7

集成Intel QM87/HM87 /QM86/HM86芯片組,支持Intel 4

代移動Haswell-M PGA946 CPU

I7-4700MQ

2.4GHz up to 3.4GHz
