CPU封裝

BGA

芯片組

英特爾? Broadwell-U系列SOC

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L 1066/1333/1600MHz

容量

集成2GB\4GB DDR3L

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

Intel HD Graphics 4400(I3-4010U的顯卡）；顯卡型號跟CPU相關

Dual LVDS和EDP

支持雙通道24位輸出,最高分辨率1920 x 1200，EDP最高分辨率支持3840*2160（只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持（HDMI1.4）3200*2000@60HZ，支持4K顯示輸出

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

三顯

支持LVDS+VGA+HDMI 三屏同步或異步顯示

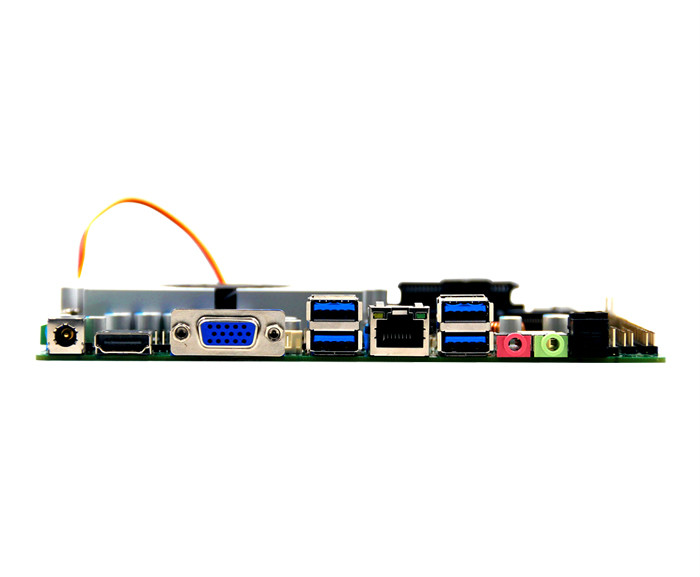

I/O背板

端口

1*VGA,1*HDMI,1*LAN,4*USB3.0/1*MIC-OUT/LINE-OUT,1*SPDIF數字音頻接口

網絡

控制器

1個RTL8111E-V千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監(jiān)控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器（支持自動和手動風扇轉速調節(jié)）

輸入/輸出接口

USB

4*USB3.0兼容USB2.0 / 1.1，2*USB2.0,最大支持+5V/1.5A

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

PS/2

1*PS/2插針接口

觸摸屏

支持觸摸屏（4wire 5wire 8wireMini-PCIE2可用USB信號設備時，觸摸屏不可用）

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

2個Mini-PCIe插槽,支持PCIe和USB設備(觸摸屏可用時，Mini-PCIE2只能使用PCIE信號設備)

存儲

SATA

2個標準SATAIII接口,最大傳輸速率6Gb/s

板載SSD和SATA HDD1

板載SSD和SATA HDD1僅可二選一

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

電源功耗

35W

工作環(huán)境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

170 x 170 mm

重量

0.5KG

認證

CE,ROHS,FCC

 TOP90B-I3

集成Intel 第五代移動Broadwell-U

集成2G/4GDDR3內存（可擴展至12G）

可選擇集成SSD芯片（16-512G可選）

支持5rd Intel? Core? i3

如：I3-5005U，I3-5010U

 TOP90B-I5

集成Intel 第五代移動Broadwell-U

集成2G/4GDDR3內存（可擴展至12G）

可選擇集成SSD芯片（16-512G可選）

支持5rd Intel? Core? i5

         如：I5-5200U,I5-5300U

 TOP90B-I7

集成Intel 第五代移動Broadwell-U

集成2G/4GDDR3內存（可擴展至12G）

可選擇集成SSD芯片（16-512G可選)

支持5rd Intel? Core? i7

如：I7-5500U,I7-5600U
