CPU封裝

PGA

芯片組

采用Intel? H81或HM86高速芯片組

BIOS

EFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

板載2GB/4GB DDR3L 內存，最大支持

插槽

1個PCIE 16X接口。

視頻

圖形控制器

Intel HD Graphics 3000/4000顯卡型號跟CPU相關

Dual LVDS

支持雙通道24位輸出,最高分辨率1920 x 1200.

HDMI

HDMI支持最大分辨率 1920x1200

VGA

VGA支持最大分辨率2048x1536

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示。

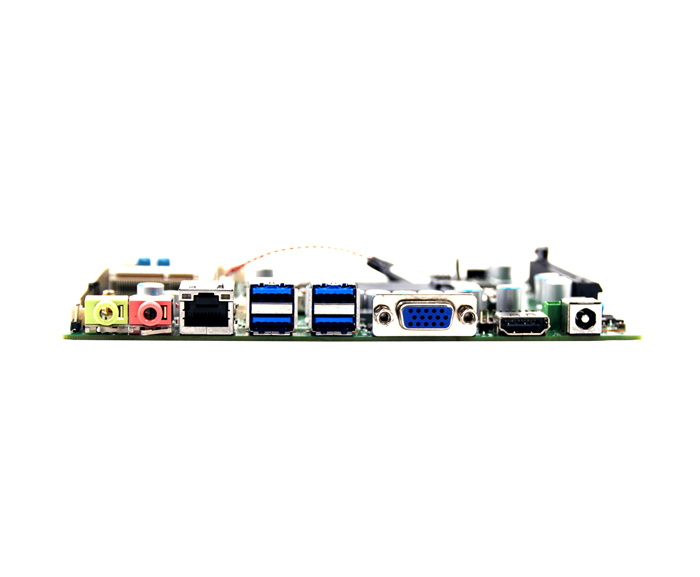

I/O背板

端口

1*HDMI,1*VGA,1*LAN.4*USB3.0，,1*MIC-OUT/LINE-OUT,1*DC

網絡

控制器

1個RTL8111E-V千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(音頻輸出 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

標準H81風扇，可選配。

輸入/輸出接口

USB

4*USB3.0兼容USB2.0 / 1.1，4*USB2.0,最大支持+5V/1A

串口

4個RS232 ，2個RS485/RS422，RS485支持自動流向控制

PS/2

無

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

2個Mini-PCIe插槽,支持PCIe和USB設備

存儲

SATA

4個標準SATAIII接口,  最大傳輸速率3Gb/s

M-SATA

1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s

電源

電源類型

單輸入直流通電源，DC12V，+/-5%，支持AT/ATX電源開機

電源功耗

35W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

外觀尺寸

尺寸

170 x 170 mm

重量

0.5KG

認證

CE,ROHS,FCC
