UEFI BIOS

內存

2*DDR5 SO-DIMM，共最大64GB

顯示

1*HDMI2.0，4K@60Hz

1*VGA/DP1.4（4K@60Hz）二選一；JVGA插針，同VGA功能一起

24位雙通道LVDS，1920x1200；eDP，4K@60Hz（LVDS和eDP二選一）

存儲

2個SATA3.0，2個大4Pin SATA電源

1個M.2 2280接口，默認PCIe4.0_4X協議

I/O接口

DC JACK、HDMI、VGA/DP、LAN/2*USB、LAN、2*USB3.0、Mic in、Line out

擴展功能

TPM2.0，可選

2*Intel i226網絡（單雙網可選），雙網時，共LAY的USB2.0為插針

1*PCIe4.0_X4（PCIe4.0_4x協議）

1*E-Key（PCIe+USB2.0協議，WIFI/BT模塊）

1*B-Key（默認USB2.0協議，預留USB3.0協議，使用USB3.0協議時須減少USB3.0插針；4G/5G模塊），Micro SIM卡

COM1/2為RS232/485（跳冒選擇），COM3/4/5/6為RS232

1組2個USB3.0插針，1組2個USB2.0插針（不用E-Key時,再多一組USB2.0插針）

LPT插針，2x13Pin；8位GPIO插針；LPT與16位GPIO二選一，默認LPT

1*PS/2插針，2x4Pin，間距2.54mm

F_Audio；SPEAK,3Wx2

0-255秒看門狗，提供看門狗例程

電源

DC 12-19V，90W及以上（根據具體使用環境確定）

工作環境

工作溫度：-20℃ ~ +60℃；工作濕度：0% ~ 90%相對濕度， 無凝露

存儲溫度：-40℃ ~ +85℃；存儲濕度：0% ~ 90%相對濕度， 無凝露

操作系統

Windows11，Windows10，Linux

尺寸

170x170 mm

重量

230g（不含散熱器）

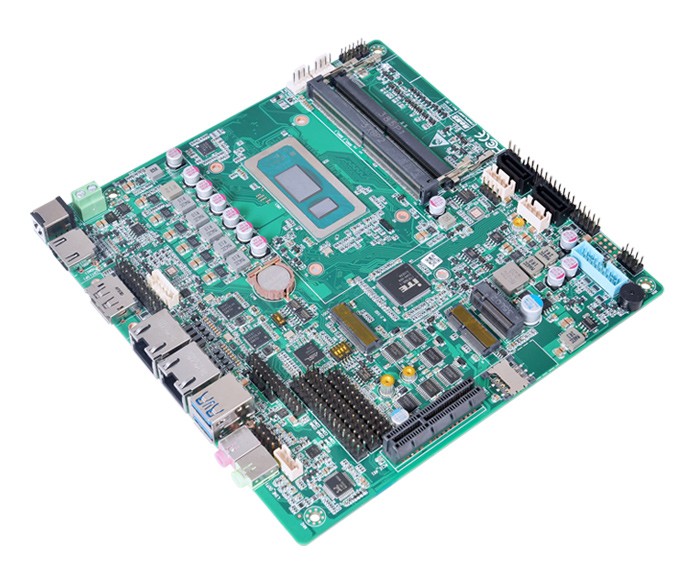

TOP600B

12代Alder Lake-U/-P,13代Raptor Lake-U/-P系列處理器

i3-1215U/i5-1235U/i7-1255U

i3-1220P/i5-1240P/i7-1260P

TPM2.0

TPM2.0可選

VGA/DP

VGA/DP二選一

LVDS/eDP

LVDS/eDP二選一

網絡

單雙網可選

LPT/GPIO

LPT與GPIO二選一

串口

COM1/2可選RS232/485
