CPU封裝

RPGA946 Socket

芯片組

QM87/HM86/HM87

BIOS

UEFI BIOS

內存

技術架構

單通道DDR3 1066/1333/1600MHz

容量

集成2GB\4GB DDR3

插槽

可添加1條插槽，最大擴展8GB內存

視頻

圖形控制器

Intel HD Graphics 4600或以上；顯卡型號跟CPU相關

Dual LVDS

支持雙通道24位輸出,最高分辨率1920 x 1200

HDMI

HDMI支持最大分辨率 3840*2160

VGA

VGA支持最大分辨率2880*1800(（具體看CPU型號）

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

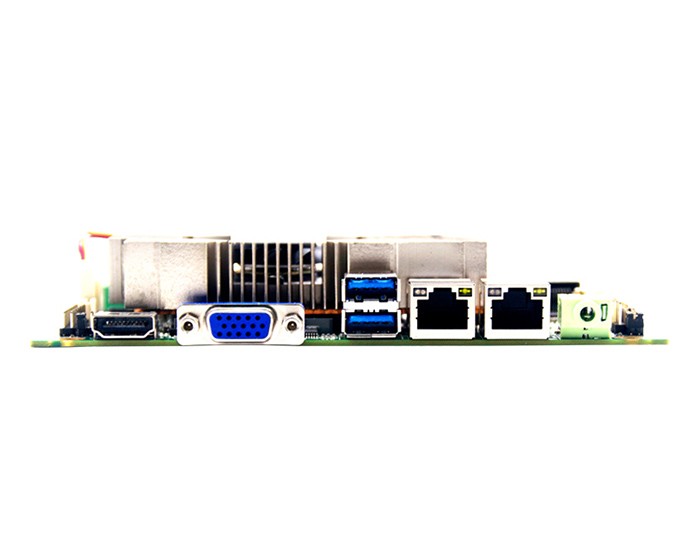

I/O背板

端口

1*VGA,1*HDMI,2*LAN,2*USB3.0,1*LINE-OUT

網絡

控制器

2個RTL8111E-V千兆網卡，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

NCT6106D

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁+銅質有風扇散熱器

輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1，6*USB2.0

串口

5個RS-232, 1個RS422/485可選，RS485支持自動流向控制

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,支持PCIe和USB設備

SMBUS

2pinSM-BUS排針

存儲

SATA

2個標準SATA3.0接口

M-SATA

1*M-SATA卡座（SATA3.0）

電源

電源類型

單輸入直流通電源，DC12V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows10 Linux

外觀尺寸

尺寸

145 x 102 mm

重量

0.5kg

認證

CE,ROHS,FCC

HM87-3-i3

集成Intel QM87/HM87 /QM86/HM86芯片組集成Intel 4

代移動Haswell-M PGA947i3-4000M 雙核2.4Gh集成4G/

8GDDR3（可擴展至12GDDR3)

支持4rd Intel Core? i3

如：I3-4000M，I3-4100M

HM87-3-i5

集成Intel QM87/HM87 /QM86/HM86芯片組集成Intel 4

代移動Haswell-M PGA947i5-4200M 雙核2.5Gh up to3.1

Ghz集成4G/8GDDR3（可擴展至12GDDR3)

支持4rd Intel  Core? i5

如：I5-4200M,I5-4300M

HM87-3-i7

集成Intel QM87/HM87 /QM86/HM86芯片組集成Intel 4

代移動Haswell-M PGA947i7-4700MQ 四核2.4G up to3.4

Ghz集成4G/8GDDR3（可擴展至12GDDR3)

支持4rd Intel  Core? i5

如：I7-4700MQ、I7-4712MQ
