CPU封裝

BGA

芯片組

支持Baytrail-I/D/M 系列處理器

BIOS

EFI BIOS

內存

技術架構

單通道DDR3L 1066/1333MHz

插槽

DDR3 SODIMM 204 Socket

視頻

圖形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持雙通道24位輸出,最高分辨率1920 x 1200 EDP最高支持分辨率為2560*1600（LVDS和EDP顯示只能二選一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1080

雙顯支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示

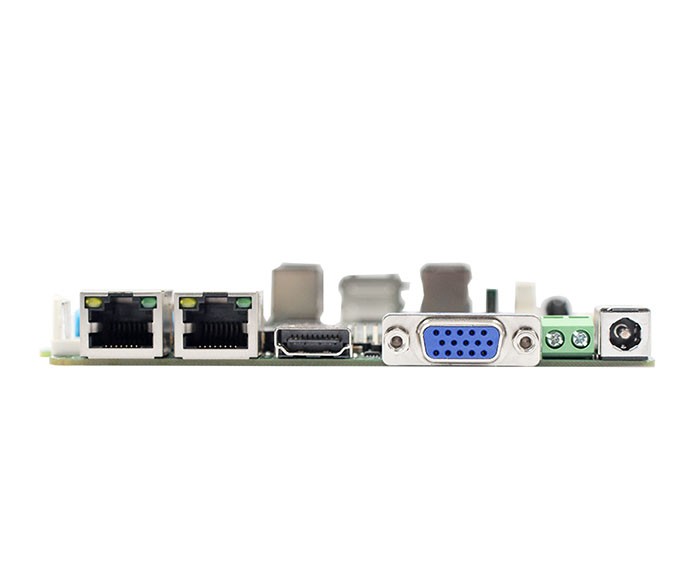

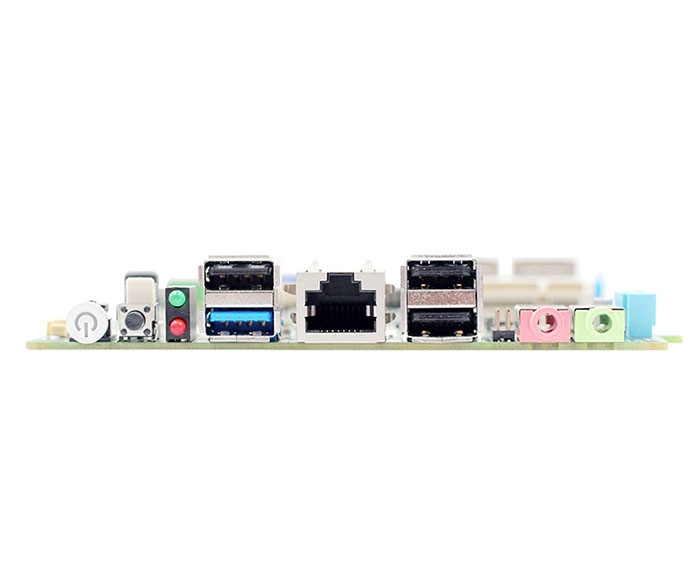

I/O背板

端口

1*DC 1*VGA 1*HDMI 2*LAN 1*LINE OUT 1*MIC IN 3*USB2.0 1*USB3.0 1*COM口（RJ45接口） 1*電源指示燈和硬盤指示燈 1*復位按鈕 1*快速開關按鈕帶指示燈

網絡

控制器

2個Intel I225 2.5G網口，RJ45接口

音頻

控制器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控制器

ITE8613

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器(可用無風扇)

輸入/輸出接口

USB

3*USB2.0,1*USB3.0最大支持+5V/1A

串口

1個RS-232

GPIO

8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平

擴展總線

Mini-PCle

1個Mini-PCIe插槽,只支持PCIE協議的模塊

存儲

SATA

1個標準SATAII接口, 最大傳輸速率3Gb/s

M-SATA

1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s

EMMC

32/64/128G（可選擇）

電源

電源類型

單輸入直流通電源，DC12-19V，+/-5%

電源功耗

20W

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

系統支持

Windows7 Windows8.1 Windows10  Linux 使用EMMC安裝系統時 J1900 ，J1800 CPU只支持Windows8.1 Windows10，E3845 CPU支持Windows8.1 Windows10 Linux

外觀尺寸

尺寸

120 x 120 mm

重量

0.5KG

認證

CE,ROHS,FCC
